[Network] CISCO Packet Tracer 설치 방법 및 사용법

설치 방법

여기서는 트레이닝 버전을 설치한다.
https://www.netacad.com/resources/lab-downloads?courseLang=en-US

Resource Hub: Get Packet Tracer, Virtual Machines, and More

1. 회원가입 및 로그인
2. 위 사이트에서 환경에 맞는 실행 파일을 다운로드
3. 다운로드가 완료되면, 파일을 실행하여 설치(모두 기본으로 설치)


4. 프로그램을 열고, 로그인하면 사용 가능

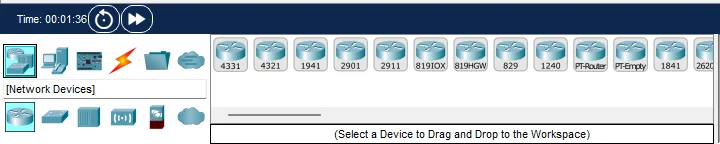

구성 요소

1. 네트워크 디바이스: 라우터, 스위치, 허브 등



2. 엔드 디바이스



3. 전송 매체

• Straight through(검은실선): 이더넷 직결 케이블 (Unshielded Twisted Pair, UTP), 서로 다른 장비끼리 연결할 때 사용
• Crossover(검은점선): 이더넷 교차 케이블, 같은 계열 장비끼리 연결할 때 사용
• Console(하늘곡선): 관리용 케이블 (Roll-over Cable), 네트워크 장비 초기 설정/관리할 때 사용



PC 사용 방법

1. 원하는 것을 드래그앤드롭으로 화면에 둘 수 있다.

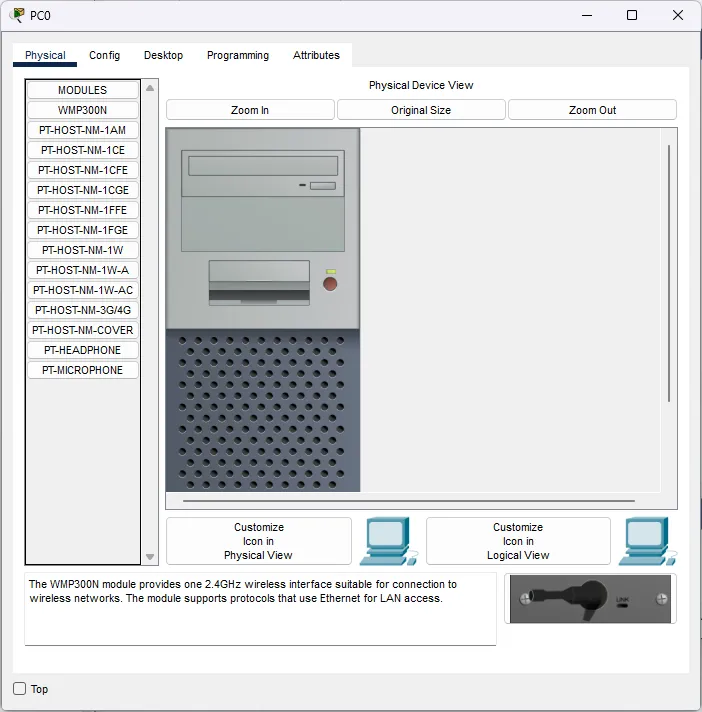

2. PC를 클릭하면, 다음과 같은 창이 나온다.
[Physical]에서는 물리적인 요소를 가상으로 확인할 수 있다.

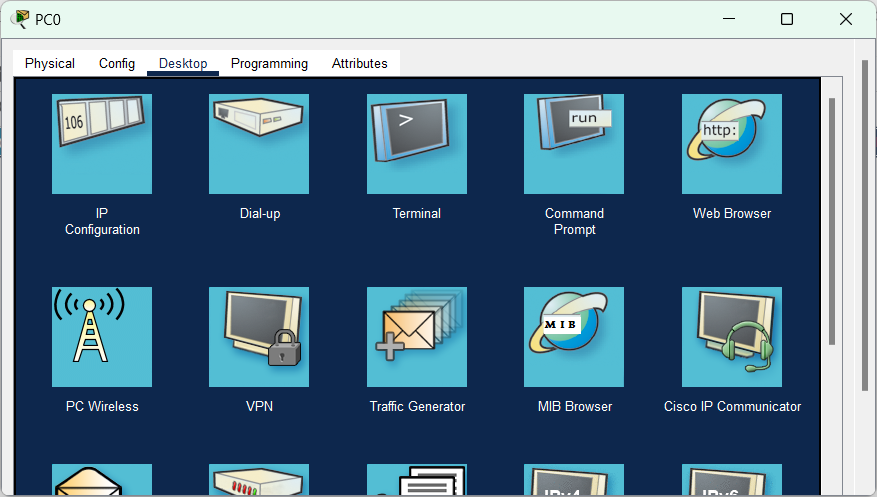

[Desktop]에서는 PC OS 환경을 확인할 수 있다.

• [IP Configuration]: IP 주소, 서브넷마스크 등등을 수정할 수 있다.
• [Terminal]:  콘솔 케이블로 라우터/스위치의 CLI에 접속할 수 있다.
• [Command Prompt]:  ping, tracert, ipconfig 같은 네트워크 명령어를 사용할 수 있다.
• 등등 아직 더 사용해보진 않았다..

3. 포트상태

주황색 불은 연결중인 상태이고, 초록색은 연결됨을 나타낸다.




CISCO 네트워크 OS(IOS) 모드 종류

• User Mode: IOS의 최초 진입 모드로 다른 네트워크 장비와의 통신 테스트, 원격 접속 같은 제한적인 작업만 가능한 모드
• Privileged Mode : 네트워크 장비의 현재 동작 상태, 설정 조회를 주로 수행하기 위한 모드
• Global Configuration Mode : 네트워크 장비에 전역적인 설정을 수행하기 위한 모드
• Configuration Interface Mode : 네트워크 장비의 Interface의 설정을 수행하기 위한 모드
  • Configuration Line Mode : 네트워크 장비의 Line Interface(console, VTY 등)의 설정을 수행하기 위한 모드
  • Configuration Sub Interface Mode : 네트워크 장비의 Sub Interface의 설정을 수행하기 위한 모드
  • Configuration Router Mode : Router의 Routing Protocol 설정을 수행하기 위한 모드
  • Configuration VLAN Mode : Switch의 VLAN 설정을 수행하기 위한 모드

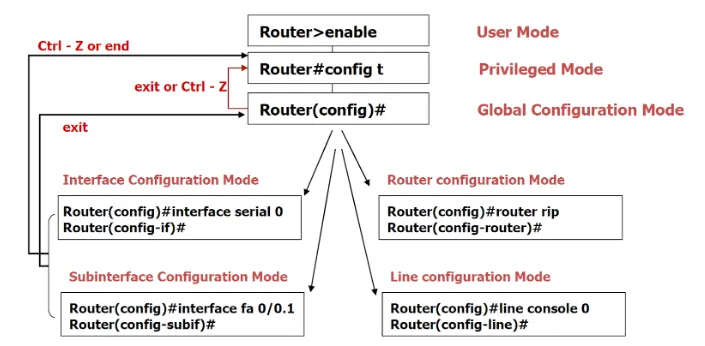

CISCO 네트워크 OS(IOS) 모드 변경 방법

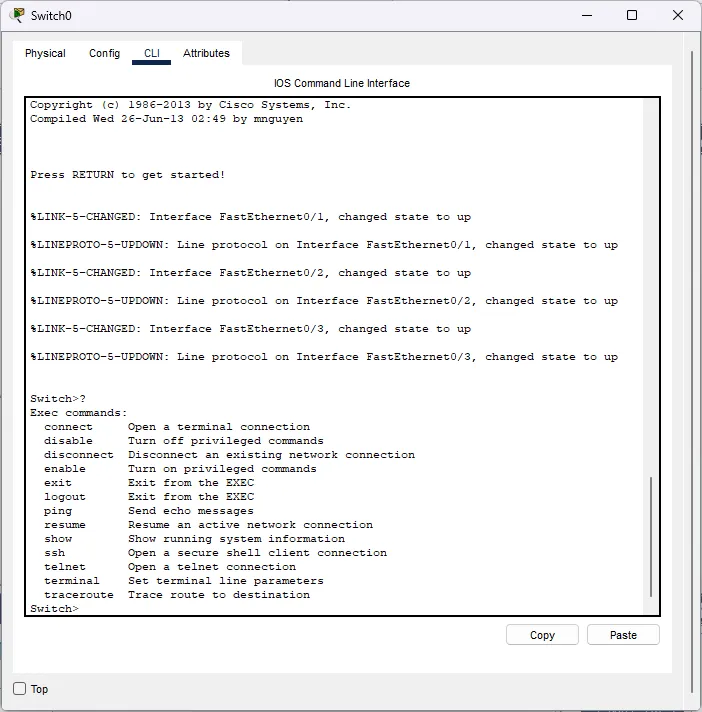

1. User Mode (>) : 처음 스위치의 [CLI]로 들어가면 User Mode로 되어 있다.



2. Privileged Mode (#): User Mode에서 enable 명령어로 변경할 수 있다.



3. Global Configuration Mode: Privileged Moded에서 configure terminal 명령어로 변경할 수 있다.



4. Configuration Interface Mode






다른 옵션

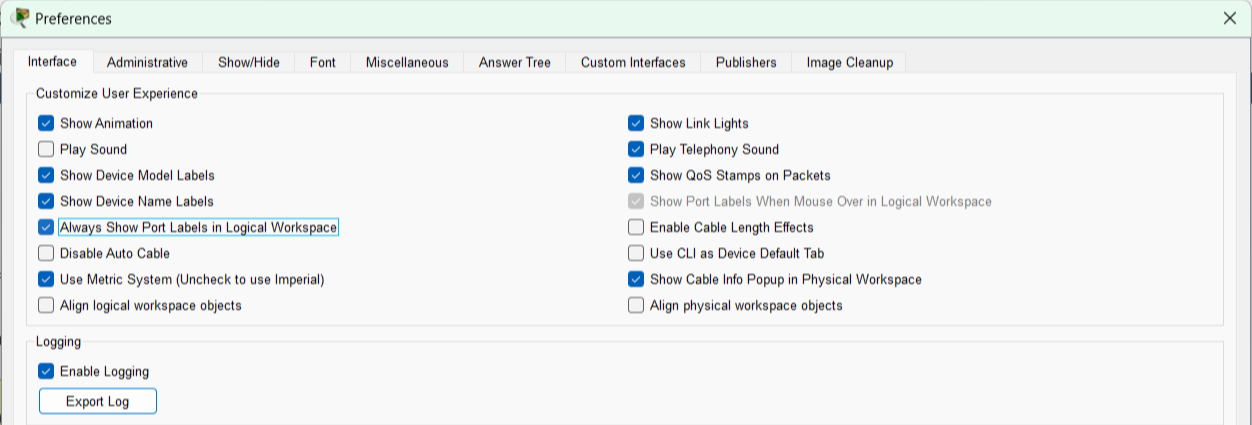

1. 연결된 인터페이스(포트) 라벨링
[Options] - [Preferences] - [Interface] - Always Show Port Labeis in Logical Workspace 선택











추가 명령어

명령어	설명	모드
erase startup-config reload	장비 설정 초기화	Privileged Mode
show running-config	현재 실행 중인 네트워크의 구성 정보 확인	Privileged Mode
show startup-config	네트워크 장비에 영구적으로 저장되는 구성 정보 확인	Privileged Mode
?	명령어 종류 확인
shutdown
copy running-config startup-config	장비 설정 영구 저장
